パーツキット Parts Kit - MKII Fuzz Pedal, Stripboard Professional Version, Premium Build 10 kΩ / 47 kΩ Version [送料170円から 同梱可]

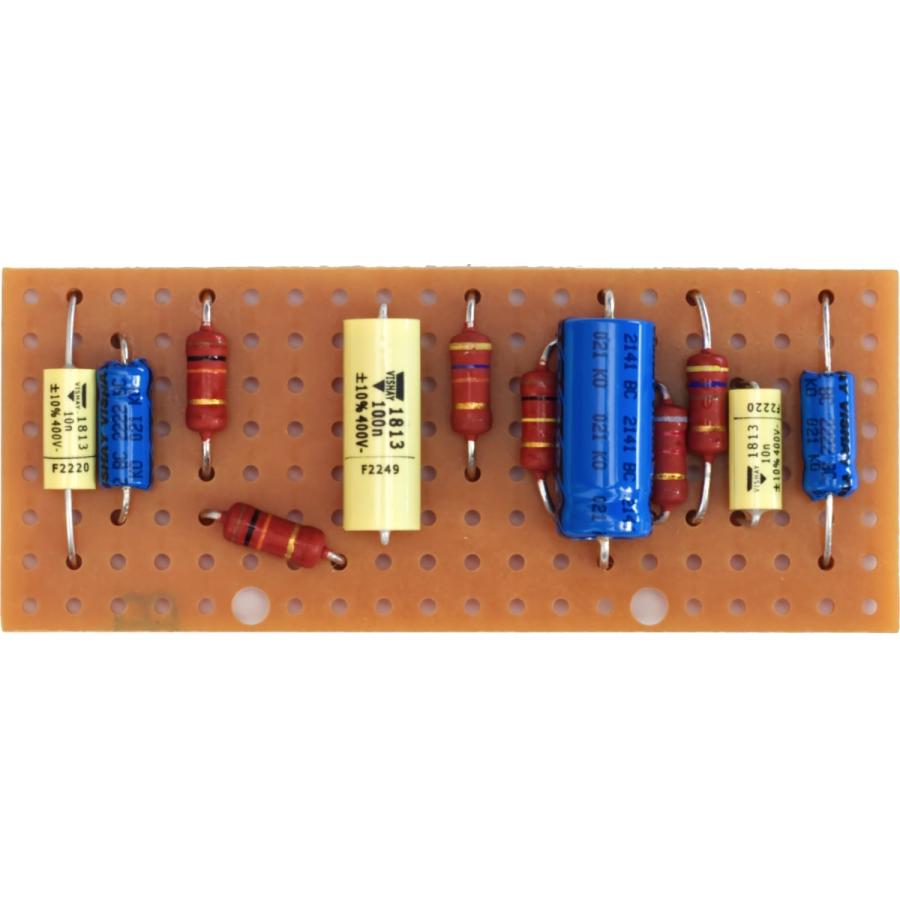

MKIIファズペダル用のPCBとパーツキット。 これは古典的なストリップボード Tone Bender Professional に基づいています。 このスティックボード ファズ回路は、Supa Fuzz の一部のバージョンや他のファズ ペダルでも使用されていました。 このキットには、付属の回路基板で使用されるすべての抵抗とコンデンサが含まれています。 ゲルマニウム PNP トランジスタは含まれていないため、お客様が独自に選択してテストできます。 PCB パーツに加えて、フットスイッチ、ポット、ジャック、PCB ブラケット、アース ラグ、バッテリー スナップがすべてこのパーツ キットに含まれています。"}
MKII Fuzz プレミアム パーツ キットには、次の高品質パーツが含まれています :
・フェノール MKII PCB
・レプリカ PCB 取り付けブラケット
・ビシェイ PR02 抵抗器
・Vishay BC 電解コンデンサ
・ビシェイ・ローダースタイン MKT1813
・アルファポット
・クリフ・ジャックス
・カーリング DPDT フットスイッチ
・繊維板バッテリークリップ
Quantity / Item
1 / Phenolic PCB - MKII Fuzz
1 / PR02 Resistor - 470Ω
1 / PR02 Resistor - 8.2kΩ
2 / PR02 Resistor - 10kΩ
1 / PR02 Resistor - 47kΩ
1 / PR02 Resistor - 100kΩ
2 / Vishay Roederstein Film Cap - 0.01uF
1 / Vishay Roederstein Film Cap - 0.1uF
2 / Vishay BC Electrolytic - 4.7uF
1 / Vishay BC Electrolytic - 47uF
1 / Alpha 24mm Pot - A100K
1 / Alpha 24mm Pot - B1K
1 / Plastic Nut Cliff Jack - Mono
1 / Plastic Nut Cliff Jack - Stereo
1 / Carling DPDT Footswitch - Bottom Lugs
1 / Fiberboard Battery Clip
1 / M3.5 / #6 Ground Lug
1 / PCB Bracket
1 / M3 Screws
写真にあるヴィンテージスタイルのグレーとブルーのシールド線はS-W113です。
非シールド線接続にはS-W3222TC-X-50を使用しました。 これは、オリジナルのビルドで使用されていたワイヤーと同様の外観を持つ、色のオプションを備えた高品質のワイヤーです。 また、はんだのトップコートが施されているため、錫メッキは必要ありません。

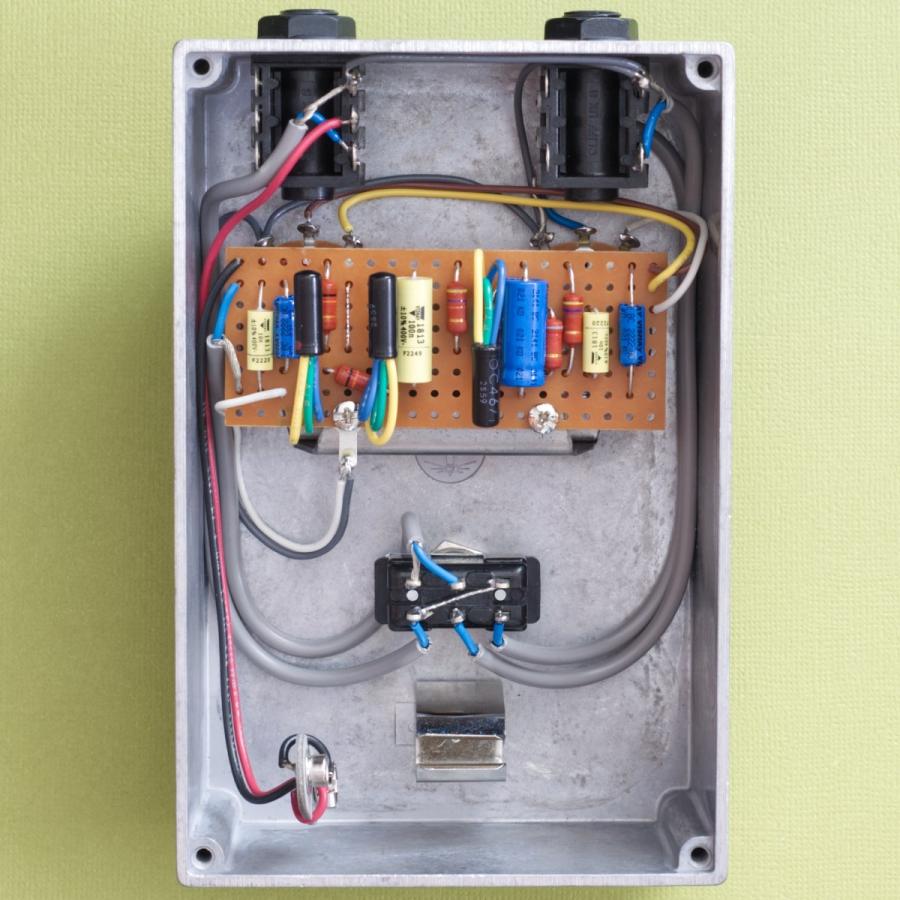

写真のビルドにはP-H1590Jエンクロージャが使用されています。 このエンクロージャはペダルボードに適していますが、ヴィンテージスタイルの配線を収納できる十分なスペースがあります。 写真のエンクロージャに穴を開けるのに使用したドリル ガイドは、以下の「仕様、ファイル、ドキュメント」セクションにあります。
1590J Drill Template (pdf)
Vintage Wiring (pdf)
・パッケージ情報
Packaging Dimensions :
Weight (Packaging) : 0.2291 lbs.
