KG 歯研スパイラルマイタギヤ MG2.5S 20L-4814H ( MG2.5S 20L-M-4814H ) 協育歯車工業(株)

[特長]●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。●歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。●高精度にカスタマイズできます。●お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。●歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。[仕様]●モジュール：2.5●歯数：20●基準円直径(mm)：φ50●組立距離(mm)：48●穴径(mm)：φ14●全長(mm)：32.28●歯幅(mm)：12●ねじれ方向：L●歯先円直径(mm)：φ51.5●穴長さ(mm)：29●ハブ長さ(mm)：20●ハブ外径(mm)：φ44●歯先角：50°32′●歯車精度：歯面研削仕上げ　JIS B 1704　１級●歯数比：1対1●圧力角：25°●ねじれ角35°"} 特長：
高速運転に最適です。
歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。
歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。
高精度にカスタマイズできます。
お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。
歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。

用途：	一般産業機械、食品機械、医療機器等に使用。

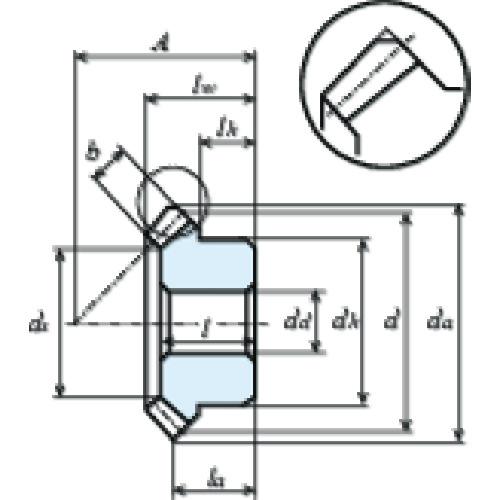

仕様：	モジュール：2.5 歯数：20 基準円直径(mm)：φ50 組立距離(mm)：48 穴径(mm)：φ14 全長(mm)：32.28 歯幅(mm)：12 歯先円直径(mm)：φ51.5 ハブ外径(mm)：φ44 ハブ長さ(mm)：20 ねじれ方向：L 穴長さ(mm)：29 歯数比：1対1 歯先角：50°32′

材質／仕上：

SCM440（クロムモリブデン鋼）

注意：	歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。 高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。 （目標0.003mm以内）
