カネソウ / ルーフドレン / WDSP-2 75 (C寸法201〜500mm) / 鋳鉄製 / 防水層張掛け幅60mm / たて引き用 / デッキプレート打込型 / 屋上用

※C寸法をご指定してください。（201〜500mm）※お届け先が法人様または個人事業主様の場合は　ご注文時に会社名・商店名をお知らせください。カネソウルーフドレン品番：WDSP-2呼称：75mm屋上用鋳鉄製防水層張掛け幅60mmたて引き用デッキプレート打込型シート防水用屋根部塗膜防水用ねじ込み式（特徴）・防水層張掛け幅を60mm確保しています。・デッキプレートへの取付けを、迅速かつ確実に行うことができます。・ＷＳＰ−２のデッキプレート打込型です。（部品構成）1ストレーナー/材質：FC150　処理：樹脂系塗装2防水層押え/材質：FC150　処理：樹脂系塗装3本体/材質：FC150　処理：樹脂系塗装4アンカー/材質：SWRM8　処理：りん酸塩被膜5スペーサー/材質：硬質ポリ塩化ビニル6固定金具/材質：SGHC7ボルト/材質：C36029丸小ネジ/材質：C2700（付属部品）養生蓋養生シート蝶ナット長ネジボルト位置決めプレートドリルネジ"} ルーフドレン/WDSP-2/鋳鉄製/防水層張掛け幅60mm/たて引き用/デッキプレート打込型
(屋上用/ねじ込み式）

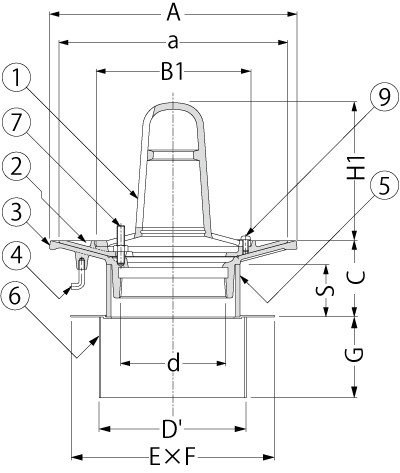

＜寸法表＜単位：mm＞

（C寸法40〜200）

呼称	A	a	B1	C	スペーサー		d	D"	E	F	G	H1
呼称	A	a	B1	C	規格	長さS	d	D"	E	F	G	H1
50	200	180	102	40〜200	SU75	C-25	Rc2	94	400	150	80	101
65	230	210	137	40〜200	SU100	C-25	Rc21/2	120	400	176	80	127
75	230	210	137	40〜200	VU100	C-25	Rc3	128	400	184	80	127
100	260	240	162	40〜200	VU125	C-25	Rc4	154	400	210	80	145
125	290	270	192	40〜200	VU150	C-25	Rc5	179	400	235	80	171
150	300	280	217	40〜200	LP180	C-25	Rc6	204	400	260	80	191

（C寸法201〜500）

呼称	A	a	B1	C	スペーサー		d	D"	E	F	G	H2
呼称	A	a	B1	C	規格	長さS	d	D"	E	F	G	H2
50	200	180	102	201〜500	SU75	C-25	Rc2	94	400	150	80	101
65	230	210	137	201〜500	SU100	C-25	Rc21/2	120	400	176	80	127
75	230	210	137	201〜500	VU100	C-25	Rc3	128	400	184	80	127
100	260	240	162	201〜500	VU125	C-25	Rc4	154	400	210	80	145
125	290	270	192	201〜500	VU150	C-25	Rc5	179	400	235	80	171
150	300	280	217	201〜500	LP180	C-25	Rc6	204	400	260	80	191
