【SA-46887】 防犯カメラ・監視カメラ用　ワンケーブルシステムセット　VDS2100（カメラ側）/VDS2200（モニター側）/ACアダプターの3点セット

ワンケーブルシステムセット
(VDS2100/VDS2200/ACアダプターの3点セット）

カメラ側のVDSユニットとカメラ間のDC2.1Фmmプラグ/プラグ1mコードが付属してますので
カメラの電源(DC12Vセンター+)へはこのコードで供給出来ます

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/音声,混合)で配線可能です（工事の簡略化)

CVBS(アナログコンポジット)信号出力カメラ専用
カメラとモニターやVTR,テレビなどとの接続に配線ケーブル1本で映像/音声/電源を重条接続可能にした商品です。
(映像/音声/電源を混合し1本同軸線で送り、又映像/音声/電源を取り出します）

ビデオ信号(NTSC/PAL),オーディオ信号、DC12Vを同軸ケーブル1本で最長500ｍまで伝送が可能です。

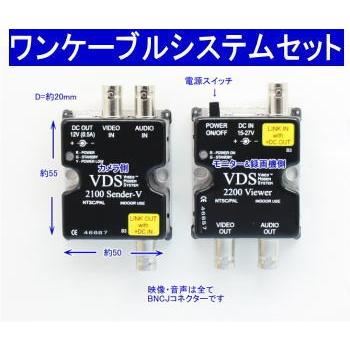

●VDS2100（カメラ側）はCCDカメラにDC12V（Max0.5A)を供給し、ビデオ、オーディオ信号を受け取り　同軸ケーブル1本にて送信します。

●VDS2200（モニター側）はDC24Vの電力供給(Max1.0A)
　を受けAV機器（監視装置、VTR,TV等）にビデオ、オーディオ信号を出力します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです　(BNCP-RCAJ変換コネクタは(46069)別売）

●カメラの電源プラグは通常の2.1Фmm使用可
●注意：使用する映像ケーブルの3Cや5Ｃケーブルの芯線の直径は線メーカーで異なります
　　　　　出来るだけ芯線が太いケーブルをご使用下さい,芯線が細いと性能が劣化します
　　　　　また、筐体の発熱が大きい場合(300mA以上等)は下記放熱板(49316)を取り付けられてください

●サイズ：50(W)×55(H)×20(D)ｍｍ（箱部）

【本機を使用する事により】
●CCDカメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
●漏電の心配が無い、絶縁ACアダプター付きです
（尚,同機種にもともと付属のACアダプターは感電の危険性がありますので付属してません）
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい

【屋外用カメラとの併用、屋外設置一例】

　
・SA-49851　カメラ
・SA-46887　ワンケーブルVDSユニット
・SA-49316　VDSユニット用ヒートシンク
・SA-50408　BNC-L型コネクター
・SA-46432　BNC-PP
・SA-48511　BNCP-RCAP
・SA-48385　DC二股
・SA-46887　付属　DCP/DCP
・（マイク）SA-46669
・線止め　SA-41215
・市販ウォールボックスその他　MIRAI　WB-1AJ



長期間用VDS冷却ヒートシンク(49316)VDS 1セットで49316が2個必要です
